Начинаем публиковать типичные ошибки начинающих бытовых электриков. Будем постоянно обновлять и дополнять информацию.

1. Нарушение цветовой маркировки проводов при подключении к фазе и нулю. В старые добрые времена проводка в квартирах выполнялась двухпроводным кабелем белого или черного цвета. По большому счету, электрики часто и не разбирались, какой из этих проводов фаза, а какой ноль. Сейчас по правилам вся проводка в квартире должна быть трехпроводной, с отдельным защитным проводником. Теперь перепутать провода чревато неприятностями.

Поэтому каждый провод в кабеле имеет свой цвет. Нулевой защитный проводник PE всегда желто-зеленый, рабочий нулевой проводник N синий. Фазный провод может иметь белый, красный, черный, коричневый, фиолетовый и другие цвета, отличные от цветов нулевого и защитного проводников.

Встречаются кабели, в которых цветовая маркировка отличается от общепринятой. Такие кабели лучше не использовать. Даже если сейчас вы четко запомните нестандартную цветовую схему, то что будет через несколько лет?

2. Расположение выключателя в нулевом проводе или в разрыв розетки. По правилам выключатель электроприборов освещения (светильников, люстр, бра) должен располагаться в фазном проводе. При этом отключенный светильник не представляет угрозы для человека.

Очень часто электрики врезают выключатель в тот провод, который оказался ближе. И часто этим проводом оказывается нулевой. Внешне результат вроде бы одинаковый – выключатель исправно управляет лампой. Вот только напряжение на вроде бы выключенном светильнике все равно остается.



И это может привести к печальным последствиям при замене лампочки или чистке светильника. Определить правильность установки выключателя несложно. Для этого понадобится индикаторная отвертка. С выключателя снимают крышку, включают светильник и прикасаются индикаторной отверткой к любой из клемм выключателя. Если отвертка показывает наличие напряжения, то все в порядке. Если напряжения нет, то выключатель установлен в нулевом проводе, а это неправильно и опасно.

3. Прокладка кабеля по кратчайшему пути. Очень заманчиво проложить кабель из верхнего левого угла стены в нижний правый по диагонали. Так можно сэкономить до 30-40% кабеля. Но стоит ли так делать? Жизнь не стоит на месте, через год вы можете захотеть просверлить в стене отверстие под дюбель, чтобы повесить на стену шкафчик или полку. И вот здесь сюрпризом будет сноп искр из-под сверла и неработающие электроприборы.

Поэтому все штробы от выключателей и розеток поднимают вверх строго вертикально. Сверлить стены над розетками и выключателями запрещено. Зона для горизонтальной прокладки проводов – в 15 см от потолка. Долбить и сверлить там тоже крайне не рекомендуется.

Предупреждение: в панельных домах штробы в бетоне делаются еще на заводе и именно по кратчайшему пути. Иначе продернуть в них провода не получится. В таких домах при ремонте лучше применять искатели скрытой проводки.

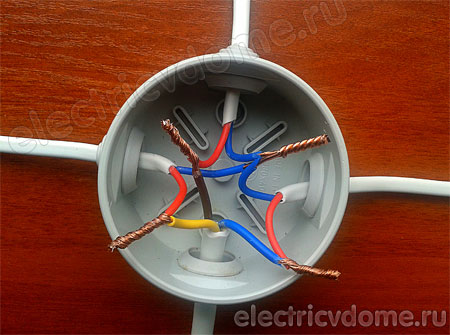

4. Соединение медных и алюминиевых проводов и использование скруток. Если опять-таки вспомнить советские времена, то в подавляющем большинстве случаев квартирная проводка выполнялась алюминиевым проводом. Сейчас использование алюминиевого провода запрещено. Поэтому при ремонте часто возникает необходимость соединения отдельных участков проводки из медного и алюминиевого проводов.

Медь и алюминий имеют разный электрохимический потенциал. Если на соединение попадет хотя бы немного влаги (а это неизбежно, влага всегда содержится в воздухе), то начнется процесс электролиза. Место соединения быстро разрушается, начинаются нагрев и искрение. А это уже прямой путь к пожару.

Соединение медных и алюминиевых проводов следует делать только через промежуточный зажим из стали или луженой меди. Можно использовать клеммники WAGO. Если ток через соединение превышает 10 ампер, то лучше использовать болтовое соединение через промежуточную стальную шайбу.Вот как не должно быть:

А вот как должно быть

5. Замуровывание распаечных коробок в стену. Эту ошибку чаще всего делают не электрики, а те, кто идет за ними – отделочники. Да и хозяева квартиры нередко поддаются соблазну в угоду дизайнерскому решению спрятать распаечные коробки с глаз долой. А некоторые горе-электрики и распаечные коробки вообще не устанавливают, замуровывая соединения прямо в штукатурку.

Конечно, бывает, что электропроводка десятилетиями не требует никакого вмешательства. Но если коробки замуровать, то как на грех какая-нибудь скрутка обязательно откажет. И придется либо мириться с частично неработающей электропроводкой, либо долбить стены. Поэтому все соединения должны быть доступны для периодического осмотра.

6. Смешивание высоковольтных и низковольтных проводов в одной монтажной коробке. Это общая проблема современных домов, в которых помимо электропроводки используются и компьютерные и телевизионные кабели, а так же телефонные линии.
7. Смешивание осветительных и розеточных проводов. Провода, идущие с осветительным приборам имеют меньшее сечение, чем провода для розеток. И использовав осветительный провод для питания мощных бытовых приборов ,можно спровоцировать его нагрев, и как результат — пожар.
8. Применение  проводов не предназначенным для использования в стационарной проводке (к примеру,  ПУНП, который запрещён из-за высокой пожарной опасности).
9. В местах провода кабеля через стены или перекрытия не установлены  металлической трубы , необходимо установить металлические втулки из толстой стальной трубы. Для кабеля с сечением 4 мм толщина должна быть не менее 2,8 мм, а для кабеля с сечением от 6 и более мм – 3,2 мм (и более). Это не рекомендация, а правило, в случае несоблюдения которого, велик риск повреждения изоляции
10. Завышение номиналов автоматов, например, автомат на 40А для защиты розеточной или, того хуже ,световой группы.
11. Соединение мягкого  многожильного и одножильного жесткого провода в автомате.
12. Использование сети 220 Вольт в парилках и саунах

13. Подключение шлейфом заземления в розетках.  В розетках не допускается подключать заземление шлейфом, подключайте через WAGGO.Иначе , в случае обрыва или плохого контакта все остальные приборы останутся без заземления.

14. Неправильный выбор сечения проводов. Для домашних условий самыми распространенными являются:

• ВВГнг 3х 1,5 – для освещения
• ВВГнг 3х2,5 – для розеточной сети
• ВВГнг 3х4 – для духового шкафа и электроплиты
• ВВГнг 3х6 – для электроплиты большой мощности
• Устанавливается одно общее узо номиналом С63А 100мА. На каждую розеточную группу устанавливается отдельный дифференциальный автомат С16А 30мА, на каждую группу освещения устанавливается автомат защиты С10А. На духовой шкаф устанавливается дифференциальный автомат С25А 30мА (зависит от мощности шкафа, данный номинал рассчитан на 5 КВт). На электроплиту устанавливается автомат защиты номиналом С16А, если проводка по трем фазам и С25-32А, если сеть на 220 Вт.

15. Не подписаны в щите защищаемые автоматами электрические цепи  (например, большая комната, ванная, кухня, коридор,маленькая комната, электроплита, кондиционер). Это скорее относится к культуре производства.

16. Соединение в щите N-проводника  и PE проводника. В ПУЭ (7-е изд. п.7.1.36) указывается: «Нулевой рабочий и нулевой защитный проводники не допускается подключать под общий контактный зажим». Это вызвано необходимостью  обеспечения условий электробезопасности для сохранения соединения защитного проводника с заземлением в случае разрушения (выгорания) контактного зажима.

17. Установка розетки и выключателя  в ванной комнате в зонах 1,2.

Установка стиральных машин и машин для сушки белья в зонах 0,1,2 запрещена. В зоне 2 допускается установка розетки для подключения элекгробритв, питание которой осуществляется через разделительный трансформатор. В зоне 0 размещение электроустановочных изделий запрещено. В зоне 1 и 2 допускается использование систем БСНН (безопасного сверхнизкого напряжения) 12 В, с размещением источника вне зон 0, 1, 2.

Пространство под ванной соответствует зоне 1, если данное пространство не защищено от попадания влаги. В противном случае оно соответствует зоне 3.

В зоне 3 возможна установка силовых розеток 230 В со степенью защиты IP44. Для за­щиты данной линии необходимо предусмотреть УЗО с номинальным отключающим дифференциальным током не более 30 мА.

18. Неправильное подключение УЗО. http://elesant.ru/zashchita-elektricheskikh-setei/uzo-naznachenie-normativy-vybor-ustanovka#

19.Повреждение кабеля в следствии его зачистки  монтажным ножом.  А что, быстрее разделать кабель монтажным ножом (ножом для обоев). Снимая изоляцию кабеля монтажным ножом, монтажник обязательно повредит изоляцию проводов. А это чревато короткими замыканиями если не сразу, то по прошествии какого-то времени.

20.Не выдана заказчику схема электрическая принципиальная электропроводки квартиры, дачи, жилого дома.

схема квартирной проводки

21..



22. Не затянутые контакты автоматов и винты розеток, что приводит,к примеру, к такому результату.



23. Автоматы болтаются на проводах (то есть не закреплены на динрейках)

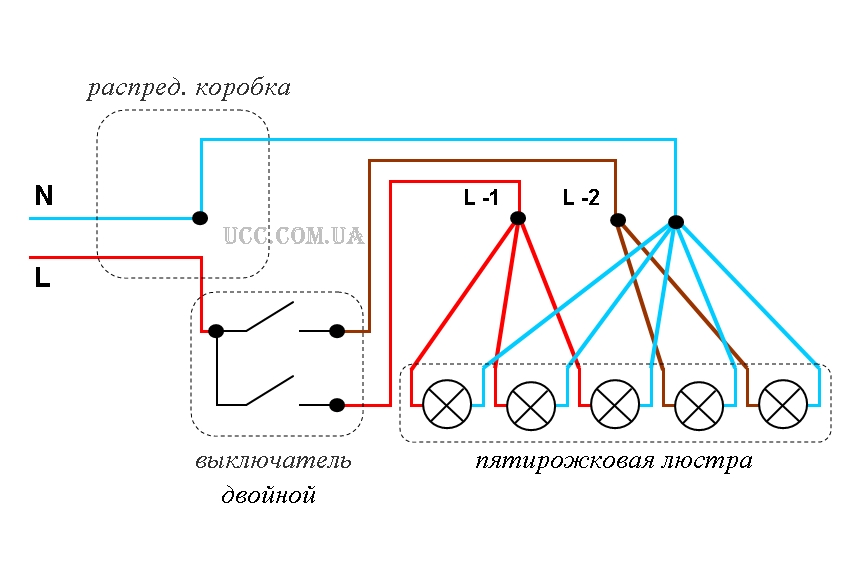

24. Неправильное подключение многорожковой люстры. Например, подключение к фазе и к PE проводнику (он может быть и не желто-зеленогоцвета).

Правильное включение смотри на схеме ниже

25. Не зажаты винтами провода в прижимной пластине в вилке (дабы не выдернулись)

26.Отсутствие фиксатора провода в металлической распаечной коробке.

Кабель, который не защищен от натяжения в коробке, может повредить изоляцию об острые края металлической коробки, что приведет к короткому замыканию. Одинарные пластиковые коробки не требуют наличия внутренних фиксаторов, но кабель необходимо закрепить снаружи коробки. Большие распаячные коробки должны иметь встроенные зажимы и резиновые прокладки.

27.Слишком маленькая распаечная коробка, в которой еле помещаются провода.

Слишком много проводов, тесно засунутых в маленькую коробку, могут и скорее всего приведут к перегреву изоляции и  к короткому замыканию, а ,возможно, и к пожару.

28.

29. Проложенный под дверью кабель. Не следует прокладывать провод по полу в штробе или просто под линолеумом, ковром или другим покрытием

30. Подключение шлейфом более 4 розеток. Шлейфом - это когда провод пришел к одной клемме розетки и ушел к другой розетке к той же клемме.

31. Запрещается устанавливать скрытую электропроводку в стенах дымохода или в перегородках вокруг дымохода.

32. Провода проложены к розеткам и выключателям не строго вертикально и параллельно , а делают замысловатый крюк! Если хозяева будут вешать картину, то по логике и правилам не будут сверлить отверстие  над розеткой, а будут сверлить в стороне, а тут - провода!

33.Если в распределительном щите имеется прибор учета (электросчетчик), то высота установки не должна превышать 1, 7 метров (ПУЭ-6 п.1.5.29). Минимальная высота установки 0,4 метра.

34.Провод фазный и нулевой соединять "шлейфом" не запрещается, а провод заземления – нельзя.ПУЭ п.1.7.94 шестого издания требует подключать части подлежащие заземлению к сети заземления при помощи отдельного ответвления. Например, если требуется подключить блок из 4-х одноместных розеток, то подводить нужно один кабель ВВГ 3х2,5 и три ВВГ 1х2,5. То есть, к первой розетке подключаем ВВГ 3х2,5, ко второй, третьей и четвертой – фазу и ноль "шлейфом", а заземление отдельными проводами ВВГ 1х2,5.

35.Соединение проводов  разных сечений или из разных материалов, к примеру, алюминий и медь) . Это приводит к нагреву проводки и может вызвать пожар.

36.Не обжимают гильзами и наконечниками многопроволочный провод (так у электриков называется именуемый слаботочниками многожильный гибкий провод), что является типичной причиной сгорания щитов и другого оборудования

37.Систему уравнивания потенциалов (СУП) проводят проводом с сечением менее фазного  хотя ПУЭ прямо нормирует, что основная СУП должна быть выполнена проводом не менее 6 кв.мм.

38.Применяют неверную арматуру СИП (от СИП2 к СИП4 и наоборот), заводят СИП в здание.

39.Используют кабельканалы, не позволяющие уложить кабель без нарушения минимально допустимого радиуса его изгиба, в результате чего при монтаже кабеля из-за перегиба ухудшается изоляция кабеля.

40. Выполнение открытой проводки на кухне. ПУЭ 7.1.39.  - В помещениях для приготовления и приема пищи, за исключением кухонь квартир, допускается открытая прокладка кабелей.

41. Прокладка кабеля в металлорукаве в помещениях с высокой влажностью. В помещениях с повышенной влажностью, таких как ванны, сауны, душевые, должна применяться только скрытая проводка или открытая прокладка кабелей. Запрещено прокладывать провода с металлической оболочкой в металлических трубах и рукавах.

42. Расстояние от кабеля до батареи центрального отопления менее 500 мм

43. Установка выключателя в комнату  за дверью.

44. Не учитывают класс помещения при выборе материалов электропроводки.

45 .Кабель каналы смотрятся красивее, если проложены по верху комнаты и спуски к розеткам идут вниз.

Классификация помещений по условиям окружающей среды
Категория помещений Сухие и нормальные помещения		Характеристика окружающей среды Относительная влажность воздуха до 60%	Примеры помещений Отапливаемые жилые помещения
Влажные помещения		Относительная влажность воздуха от 60% до 75%	Неотапливаемые помещения, санузлы
Сырые помещения		Относительная влажность воздуха выше 75%	Комнаты для стирки, ванные, подвалы, террасы, гара»/
Особо сырые помещения		Относительная влажность воздуха близка к 100%	Бассейны, сауны, бани, теплицы, парники, наружные установки или установки под навесами
Жаркие помещения		Температура более 1 суток превышает +35'С	Котельные
Пыльные помещения	Токопроводящая пыль	Технологическая пыль, которая может оседать на токоведущих частях, проникать внутрь машин, аппаратов и т.п.	Механические мастерские
	Нетокопроводящая пыль		Столярные мастерские
Помещения с химически активной или органической средой		Длительное время содержаться агрессивные пары, газы, жидкости и образуются отложения или плесень	Помещения для содержания животных и птицы, для дизельных установок

45. Не рассчитывают мощность по сечению согласно таблице



46. Не используют для прокладки кабеля плинтуса

47. Забывают проложить рядом с кабелем к варочной панели (3х6кв. мм) кабель к духовому шкафу (3х2,5 кв.мм). И приходится подключать обычную розетку на 220 вольт к автомату на 40 А.

48. Неправильно расположенная розетка в ванне. На этом рисунке в случае прорыва воды розетка будет залита и закорочена.
